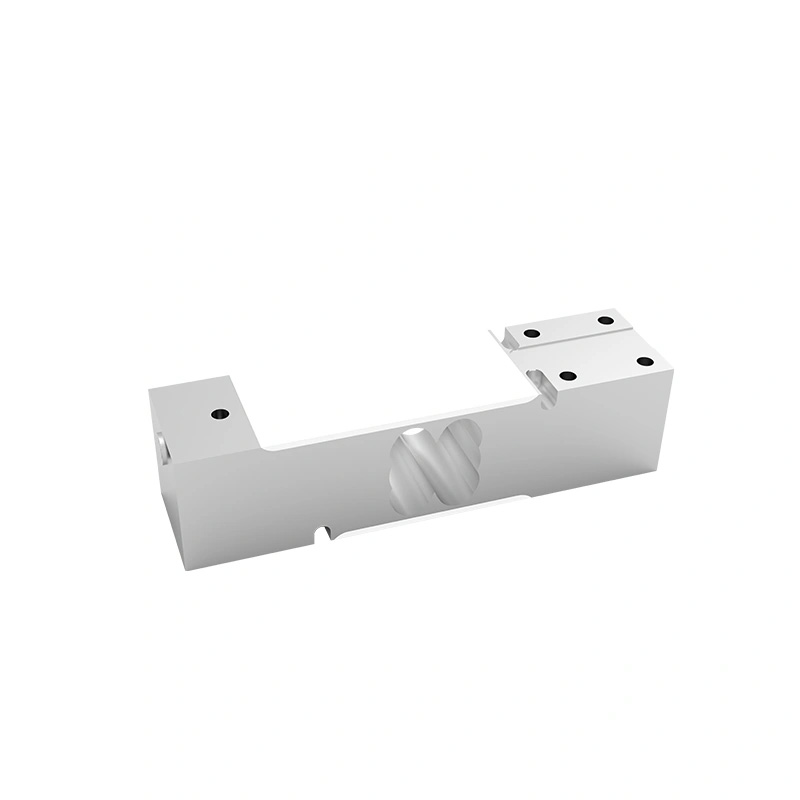

SL578 Универсальный плоскостный измерительный элемент

одноточечный весовой датчик

Длина 150 мм * Ширина 38 мм * Высота 38 мм

Вместимость: 8,15,30, 50100150200250300 кг


категор: Одноточечный датчик нагрузки

Если вам понадобится шкала, точность, размер и другие параметры, пожалуйста, свяжитесь с нами.


Особенности продукции

Давление-измерительный элемент SL578 спроектирован с использованием консольной конструкции, выдерживает давление и легко и гибко устанавливается. Обладает хорошей герметичностью и влагонепроницаемостью. Обладает высокой точностью, хорошей стабильностью, небольшим размером, красивой формой, высокой частотой динамической реакции. Устойчивость к ударам, устойчивость к перегрузкам, простая установка, устраняет сложность монтажных работ на месте.

Каждый датчик посылает сигнал отдельно и обрабатывается отдельным модулем. При использовании нескольких наборов весов датчиков не нужно беспокоиться о влиянии локальных нагрузок, обеспечивая точность измерения всей системы взвешивания.

Технические спецификации

СпецификацияТехнология
Вместимость8,15,30,50100150200250300кг
Номинальный выход

2.0 ±10% мВ/В

Нулевой выход±2,0 ±10% мВ/В
Поглощение0.017% F.S.
нелинейная погрешность0.017% F.S.
запаздывание0.017% F.S.
Повторяемость0,015% F.S.
входное сопротивление300-500 раз
выходное сопротивление330-430 Омега
Влияние температуры на урожайность0025% F.S./10°C
дрейф нулевой температуры0025% F.S./10°C
Изоляционное сопротивление5000Mомега/100V (DC)
Использовать напряжение5 ~ 12 В
Максимальное рабочее напряжение15В
компенсационный температурный диапазон-10 ~ 40°С
Диапазон рабочих температур-10 ~ 50°С
Безопасная перегрузка150% F.S.
Предельная область200% F.S.
Размер кабеля
МатериалыАлюминиевый сплав

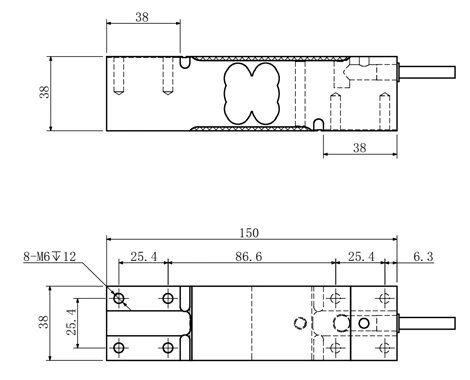

Размеры продукции

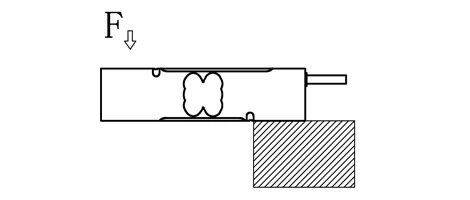

Размер установки


Режим напряжения


Схема подключения


Точные измерения, отображение совпадений

Выход самого измерительного весового датчика-это MV-сигнал, который должен быть преобразован в усиление, чтобы показать значение или выходной сигнал верхней машине, PLC и т. Д.
