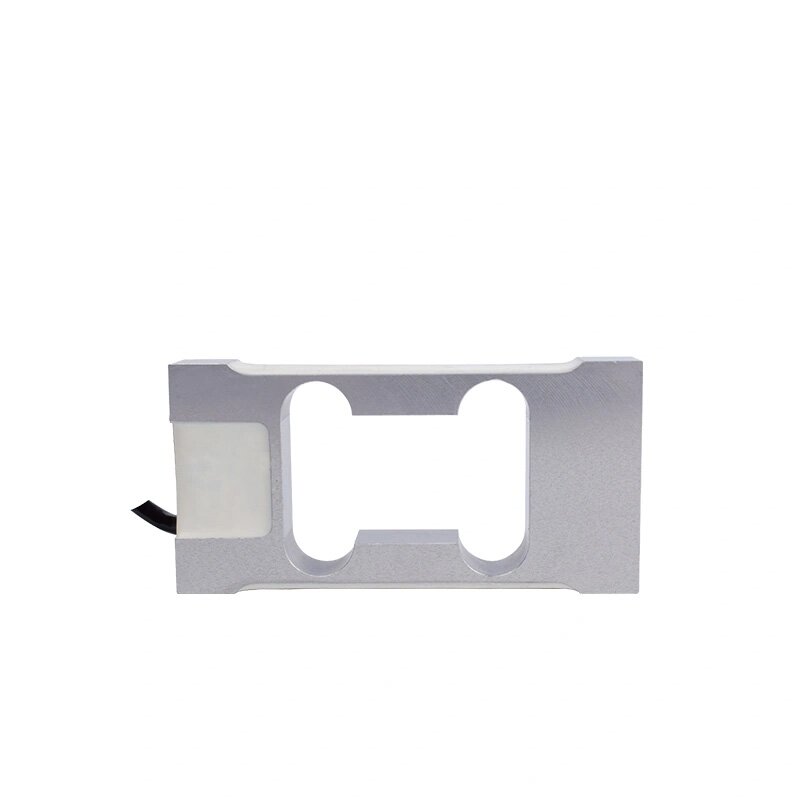

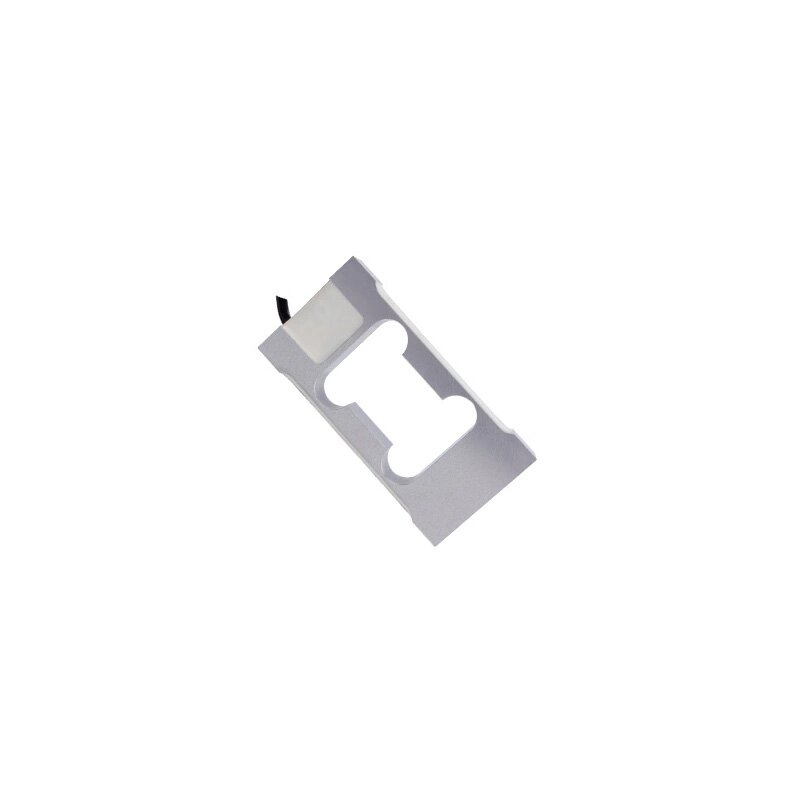

SL505 Датчик для обнаружения веса
одноточечный весовой датчик
Длина 80 мм * ширина 50 мм * высота 20 мм
Вместимость: 3,5,7,5,15,20,30,50,75,100,150,200кг
Если вам понадобится шкала, точность, размер и другие параметры, пожалуйста, свяжитесь с нами.

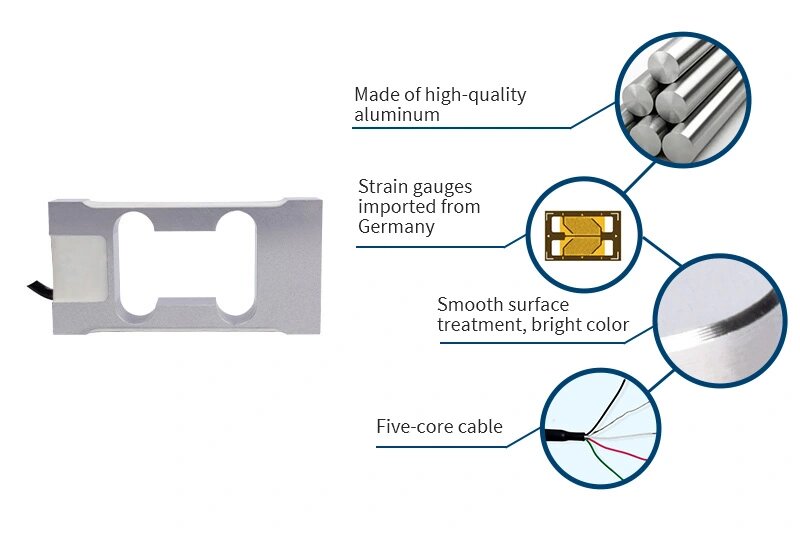

| Особенности продукцииМанометрические элементы SL505 спроектированы с использованием консольной конструкции, выдерживают давление и легко и гибко устанавливаются. Обладает хорошей герметичностью и влагонепроницаемостью. Обладает высокой точностью, хорошей стабильностью, небольшим размером, красивой формой, высокой частотой динамической реакции. Устойчивость к ударам, устойчивость к перегрузкам, простая установка, устраняет сложность монтажных работ на месте. Каждый датчик посылает сигнал отдельно и обрабатывается отдельным модулем. При использовании нескольких наборов весов датчиков не нужно беспокоиться о влиянии локальных нагрузок, обеспечивая точность измерения всей системы взвешивания. |
Технические спецификации
| Спецификация | Технические показатели |
| Вместимость | 3,5,7,5,15,20,30,50,75100150200кг |
| Номинальный выход | 2.0 ±10% мВ/В |
| Нулевой выход | ± 0,02% мВ/В |
| Поглощение | 0.017% F.S. |
| нелинейная погрешность | 00166% F.S. |
| запаздывание | 00166% F.S. |
| Повторяемость | 0,015% F.S. |
| входное сопротивление | 420 ± 20 Ом |
| выходное сопротивление | 350 ± 10 Ом |
| Влияние температуры на урожайность | 0.017% F.S./10°C |
| дрейф нулевой температуры | 0,02% F.S./10°C |
| Изоляционное сопротивление | 5000Mомега/100V (DC) |
| Использовать напряжение | 5-15 В |
| Максимальное рабочее напряжение | 20В |
| компенсационный температурный диапазон | -10 ~ 40°С |
| Диапазон температур | -10 ~ 50°С |
| Безопасная перегрузка | 150% F.S. |
| Предельная область | 200% F.S. |
| Размер кабеля | φ5.2X1600mm |
| Вес продукции | 0,2 кг |
| Материалы | Алюминиевый сплав |
| Максимальный размер кастрюли. | 600 мм X500 мм |

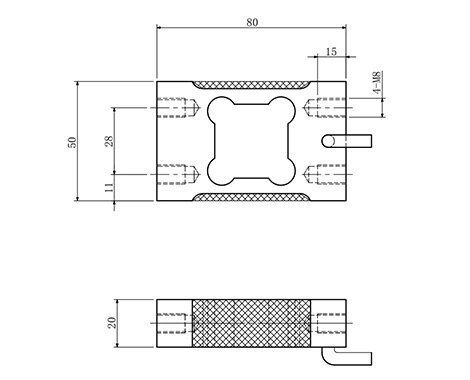

Размеры продукции
Размер установки

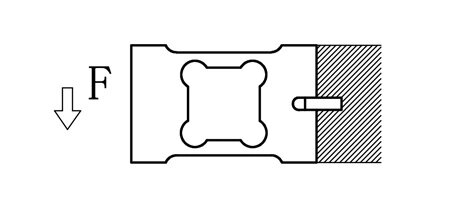

Режим напряжения
Схема подключения
Точные измерения, отображение совпадений
Выход самого измерительного весового датчика-это MV-сигнал, который должен быть преобразован в усиление, чтобы показать значение или выходной сигнал верхней машине, PLC и т. Д.
