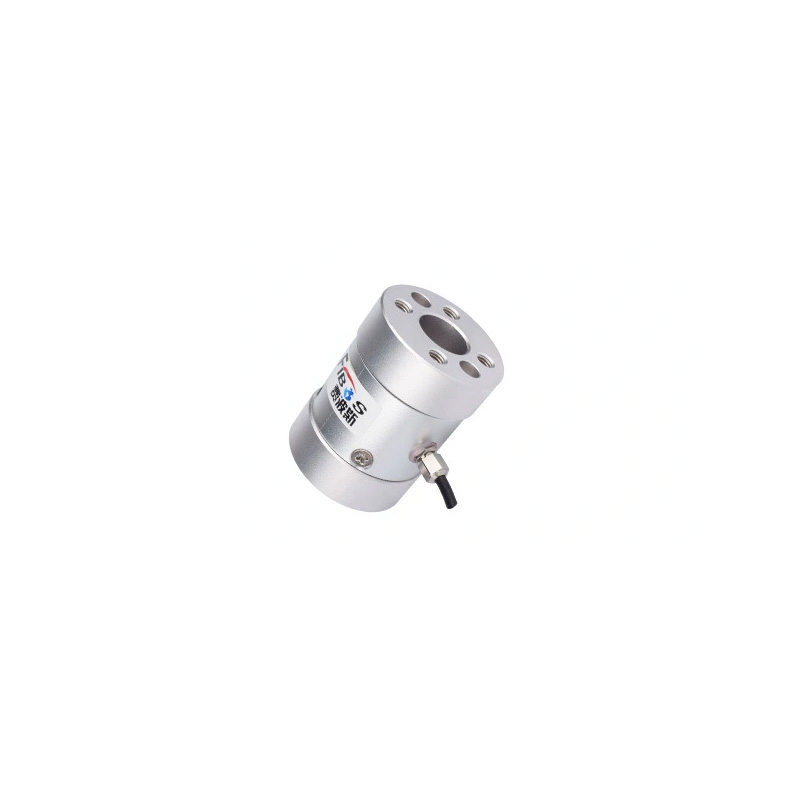

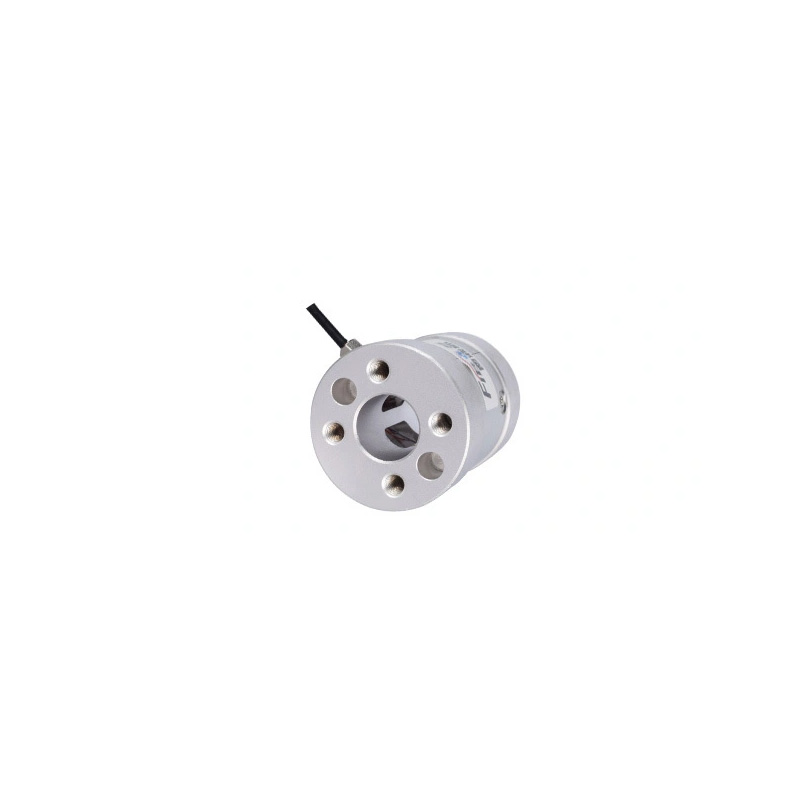

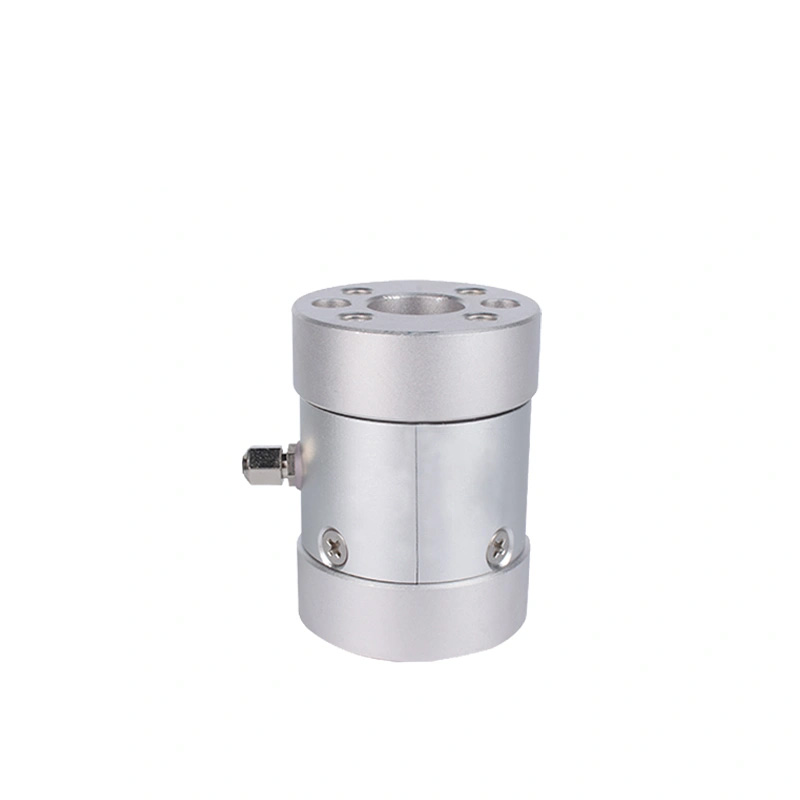

SL601 Двухфланговый датчик крутящего момента
статический датчик крутящего момента
Глубина 37,6 мм * высота 50,8 мм
Вместимость: 1,2,3,5,6,10,20,30, 50100150N. m
Если вам понадобится шкала, точность, размер и другие параметры, пожалуйста, свяжитесь с нами.

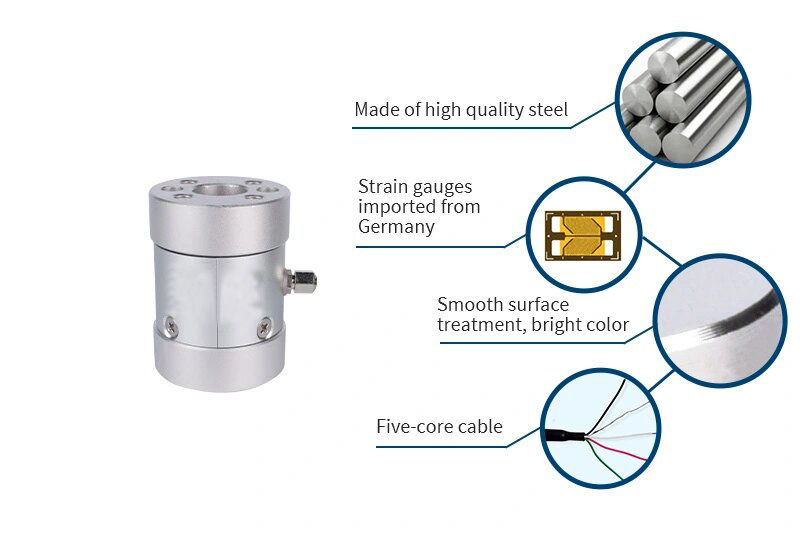

| Характеристики продукцииПодходит для определения крутящего момента вращающегося объекта. Максимальный угол отклонения & lt; 360 градусов. После включения вы можете войти в рабочее состояние без предварительного нагрева. Высокая точность обнаружения, хорошая стабильность, сильная помехоустойчивость. Можно непрерывно измерять положительный и отрицательный крутящий момент без необходимости повторной настройки нуля. Малый размер, легкий вес, удобно установить. Датчик может использоваться независимо от вторичных приборов, при условии, что источник питания + 24В поставляется в соответствии с выводами розетки, чтобы вывести электрический, напряжение или частотный сигнал, сопротивление которого пропорционально крутящему моменту. |
Технические спецификации
| Спецификация | Технология |
| Вместимость | 1,2,3,5,6,10,20,30, 50100150н.м |
| Номинальный выход | 1.5 ±10% мВ/В |
| Нулевой выход | ± 0,02 мВ/В |
| Поглощение | 0,1% F.S. |
| нелинейная погрешность | 0,1% F.S. |
| запаздывание | 0,1% F.S. |
| Повторяемость | 0,05% F.S. |
| входное сопротивление | 350 ± 5 Ом |
| выходное сопротивление | 350 ± 5 Ом |
| Влияние температуры на урожайность | 0,05% F.S./10°C |
| дрейф нулевой температуры | 0,05% F.S./10°C |
| Изоляционное сопротивление | 5000Mомега/100V (DC) |
| Использовать напряжение | 5-15 В |
| Максимальное рабочее напряжение | 20В |
| компенсационный температурный диапазон | -10 ~ 60°С |
| Диапазон рабочих температур | -20 ~ 80°С |
| Безопасная перегрузка | 120% F.S. |
| Предельная область | 150% F.S. |
| Размер кабеля | φ3X3000mm |
| Вес продукции | 0,5/0,2 кг |
| Материалы | Нержавеющая сталь/алюминиевые сплавы |

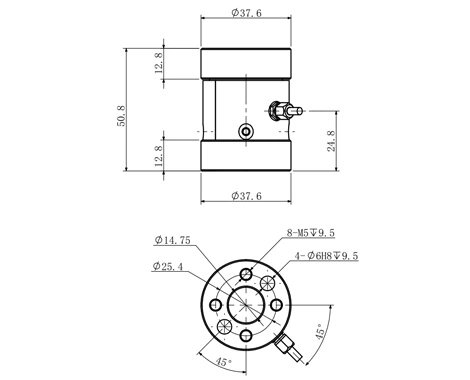

Размеры продукции

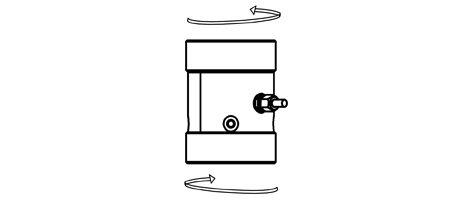

Размер установки
Режим напряжения

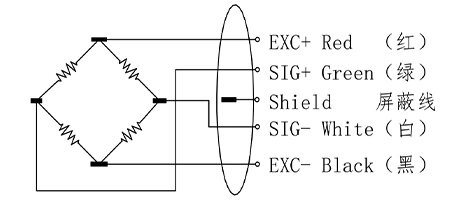

Схема подключения
Точные измерения, отображение совпадений
Выход самого измерительного весового датчика-это MV-сигнал, который должен быть преобразован в усиление, чтобы показать значение или выходной сигнал верхней машине, PLC и т. Д.
