UC-SH220 Взвешенный датчик Датчик с одним нарезным лучом
Описание продукта:
Весовой датчик UC - SH220 представляет собой классический высокоточный датчик с одноконсольной балочной конструкцией с широким диапазоном измерений. Полный материал из нержавеющей стали, полностью сварочный процесс уплотнения обеспечивает высокую герметичность, может нормально работать в суровой промышленной среде. Весовой датчик UC - SH220 прочно закреплен болтом через два сквозных отверстия на одном конце, а другой конец работает через самовертикально сбрасываемый маятник, установленный в слепом отверстии. Применяется для различных платформенных весов, контрольных весов, сбрасывающих машин, автоматического упаковочного оборудования и другого весового оборудования.
Основные особенности:
• Материал: качественная нержавеющая сталь
• Долгосрочная стабильность хороша.
• Диапазон измерений: от 5KN до 100KN
• Класс уплотнения: IP68
• Подходит для платформенных весов, химической, пищевой, фармацевтической и других отраслей промышленности взвешивания ингредиентов и управления процессом и так далее.
• Высокая точность для OIML R60 C5 и высокая надежность.
• В B760S используется материал 17 - 4PH и тензометр PEEK от HBK.

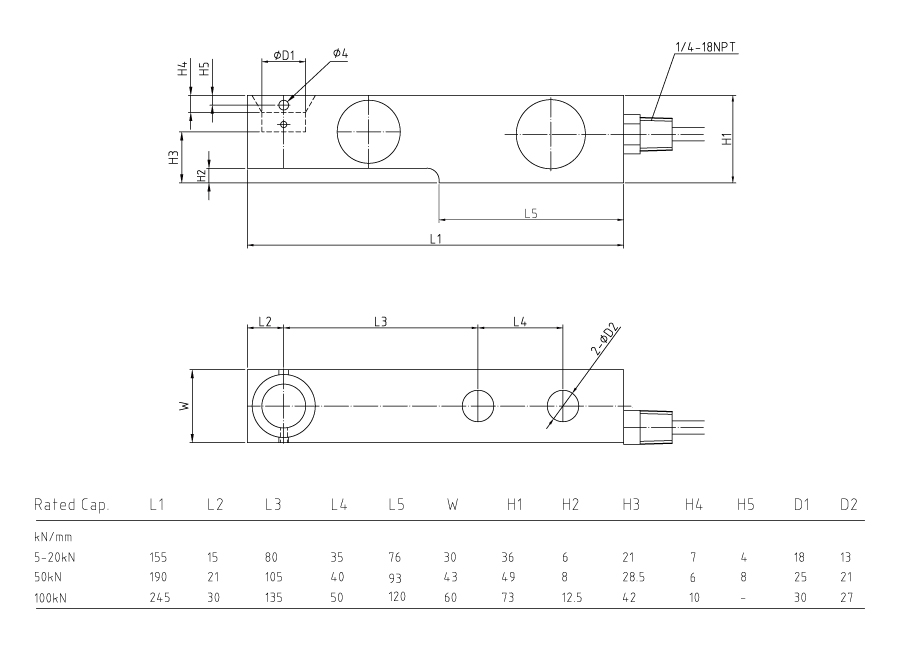

Если вам понадобится шкала, точность, размер и другие параметры, пожалуйста, свяжитесь с нами.
| Параметры | Единицы измерения | Технические показатели | ||||
| Тип | B560S/B760S | |||||
| Максимальные весы (Emax) | kN | 5/10/20 | 50 | Сто. | ||
| kg | 510/1020/2039 | 5099 | 10197. | |||
| Класс точности 1) 2) | C3 C5 | |||||
| Минимальная статическая нагрузка | kg | 0 | ||||
| Выход чувствительности | mV/V | 2.0 ± 0.002 | ||||
| Выход нулевой нагрузки | % от Emax | <±1 | ||||
| Повторяющиеся ошибки | % от AL 3) | <± 0.010 <± 0006 | ||||
| Ползучесть; 30 мин. | % от АЛ | <± 0.017 <± 0.010 | ||||
| Восстановление минимальной чистой нагрузки (DR); 30 мин. | % от АЛ | <± 0.017 <± 0.010 | ||||
| Воздействие температуры | Минимальная чистая нагрузка | % от Emax/°C | <± 0002 <± 00014 | |||
| Вывод чувствительности 2) | % от АЛ/°С | <± 00012 <± 00007 | ||||
| Диапазон температур | Объем компенсации | °C (°F) | - 10 to + 40 [+ 14 to + 104] | |||
| Сфера действия | - 30 to + 65 [- 22 to + 149] | |||||
| Безопасная температура хранения | - 40 to + 80 [- 40 to + 176] | |||||
| напряжение возбуждения | Рекомендуемая сфера охвата | V AC/DC | 5 ~ 15 | |||
| Максимально допустимый | 15 | |||||
| конечное сопротивление | Входное сопротивление | Омега | 1100 ±15 | |||
| выходное сопротивление | 1000 ± 3 | |||||
| Сопротивление изоляции @ 50VDC | Мэг! | > 5000 | ||||
| Взрывоопасное напряжение | V AC | > 500 | ||||
| Тип уплотнения/класс IP | Лазерная сварка/IP68 IP69k | |||||
| Ограничение нагрузки | Безопасная нагрузка | % от Emax | 150 | |||
| Предельная нагрузка | 300 | |||||
| Материалы | эластомер | Электролитическая полировка нержавеющей стали [B760S: 17 - 4PH] | ||||
| Тензодатчик | Обычный PEEK [B760S: Немецкий HBK] | |||||
| Кабель | 5.4; 4 - wire; ПВХ [B760S: огнестойкий без галогена PU] | |||||
| Длина кабеля | m | 10.0 | ||||
| Вес; Номинальное значение | kN | 5 ~ 20 кН | 50 кН | 100 кН | ||
| 1.4. | 2.9 | 7.1 | ||||
| Усталость | Следующий @ emax | > 1000000 | ||||
| Максимальная переменная; Номинальное значение | mm | <0,5 | ||||
| Воздействие атмосферного давления на ноль | Vmin/kPa | <1.0 | ||||
| Установка болтов | Размер/класс | M12/A2-70 | M20/A2-70 | M24/A2-70 | ||
| Рекомендуемый момент | N.m | 98. | 275. | 400 | ||
| Примечание: | ||||||
| 1) Эта ошибка объединяет нелинейные и запаздывающие ошибки | ||||||
| 2) В соответствии с OIML R60 и NIST HB44, учитывается общее влияние комбинированной ошибки и чувствительности при температурном воздействии. | ||||||
| 3) AL = приложенная нагрузка | ||||||
