UC-SH566 Датчик взвешивания луча среза Датчик с одним нарезным лучом
Описание продукта:

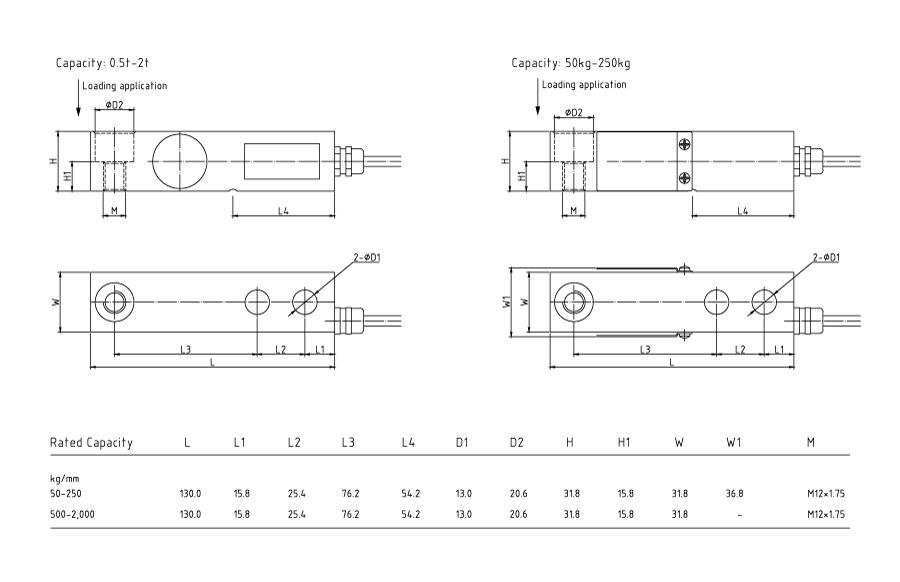

Датчик взвешивания срезанной балки UC - SH566 представляет собой классический высокоточный датчик одноконсольной балочной конструкции с широким диапазоном измерений. Полный материал из стали или нержавеющей стали, полностью сварочный процесс уплотнения обеспечивает высокую герметичность, может нормально работать в суровой промышленной среде. Датчики серии UT - SH566 прочно закрепляются болтами через два сквозных отверстия на одном конце, а другой - через опору, которая может быть сброшена вертикально.
Основные особенности:
• Материал: легированная сталь, нержавеющая сталь необязательно
• Диапазон измерений: от 100 кг до 10 т
• Сертификация OIML R60 NTEP HB44, CE and RoHS
• Класс уплотнения: IP67, IP68
• Подходит для небольших весов, взвешивания медицинских кроватей и других электронных весовых платформ.
• Высокая точность для OIML R60 C5 и высокая надежность.
Если вам понадобится шкала, точность, размер и другие параметры, пожалуйста, свяжитесь с нами.
| Параметры | Единицы измерения | Технические показатели | |||
| Тип | |||||
| Максимальные весы (Emax) | Ib/KIb | 100; 250; 500/1; 2.5; 4; 5SE 4) ; 5; 10; 15; 20 | |||
| kg/t | 50; 100; 250/0,5; 1; 2; 3; 5; 7.5; 10 | ||||
| Класс точности 1) 2 | C3 C5 | ||||
| Минимальная статическая нагрузка | Ib/kg | 0 | |||
| Выход чувствительности | mV/V | 3.0 ± 0.003 | |||
| Выход нулевой нагрузки | % от Emax | ±1 | |||
| Повторяющиеся ошибки | % of AL 3) | <± 0.010 nbsp; < ± 0006 | |||
| Ползучесть; 30 мин. | % от АЛ | <± 0.017 < ± 0.010 | |||
| Восстановление минимальной чистой нагрузки (DR); 30 мин. | % от АЛ | <± 0.017 < ± 0.010 | |||
| Воздействие температуры | Минимальная чистая нагрузка | % от Emax/°C | <± 0002 < ± 00014 | ||
| Выход чувствительности sup>2) | % от АЛ/°С | <± 00012 < ± 00007 | |||
| Диапазон температур | Объем компенсации | °C (°F) | - 10 to + 40 [+ 14 to + 104] | ||
| Сфера действия | - 40 to + 65 [- 40 to + 149] | ||||
| Безопасная температура хранения | - 40 to + 80 [- 40 to + 176] | ||||
| напряжение возбуждения | Рекомендуемая сфера охвата | V AC/DC | 5 ~ 15 | ||
| Максимально допустимый | 15 | ||||
| конечное сопротивление | Входное сопротивление | Омега | 384 ± 5 | ||
| выходное сопротивление | 350 ± 3 | ||||
| Сопротивление изоляции @ 50VDC | Мэг! | > 5000 | |||
| Взрывоопасное напряжение | V AC | > 500 | |||
| Тип уплотнения/класс IP | Cap. 250 кг/500lb: силиконовое уплотнение/IP66 | ||||
| Cap. ≥ 500 кг/1 Klb: Лазерная сварка/IP68 IP69k | |||||
| Ограничение нагрузки | Безопасная нагрузка | % от Emax | 140 | ||
| Предельная нагрузка | 200 | ||||
| Материалы | эластомер | Электролитическая полировка из сплавной стали никелем/нержавеющей сталью | |||
| Кабель | Φ5.4; 4-wire; PVC | ||||
| Длина кабеля | m | Cap. ≤2000kg/5000lb SE: 3.0 | |||
| Cap. ≥3000kg/5000lb: 5.0 | |||||
| Вес; Номинальное значение | kg | 2t/5KIB SE | 3t/5kib ~ 5t/10klb | ≥ 7,5t/15KIB | |
| 1.0 | 1.8. | 4.0 | |||
| Усталость | Следующий @ emax | > 1000000 | |||
| Максимальная переменная; Номинальное значение | mm | <1.0 | |||
| Воздействие атмосферного давления на ноль | Vmin/kPa | <1.0 | |||
| Установка болтов | Размер/класс | N.m (ft - ib) | М12 (1/2 - 20UNF) | М18 (3/4 - 16 UNF) | М24 (1 - 14UNS) |
| Рекомендуемый момент | 98 (70) | 275 (200) | 700 (500) | ||
| Примечание: | |||||
| 1) Эта ошибка объединяет нелинейные и запаздывающие ошибки | |||||
| 2) В соответствии с OIML R60 и NIST HB44, учитывается общее влияние комбинированной ошибки и чувствительности при температурном воздействии. | |||||
| 3) АЛ = приложенная нагрузка | |||||
