SP544S Одноточечный датчик
Описание продукта:
SP544S - это классический стандартный одноточечный датчик из нержавеющей стали, который имеет характеристики небольшого размера и малого масштаба и является идеальным датчиком, часто используемым во многих весовых устройствах, с использованием специального процесса интегрированного уплотнения черного клея для обеспечения надежности и долговечности применения продукта. Стандартные габаритные и монтажные габариты промышленного класса идеально подходят для замены датчиков в процессе технического обслуживания и ремонта в весовом оборудовании нового производителя или существующего оборудования.
Основные особенности:
• Материал: нержавеющая сталь
• Диапазон измерений: от 50 кг до 500 кг
• Сертификация OIML R60 NTEP HB44, CPA, CE and RoHS
• Класс уплотнения: IP68/69K
• Использование лазерного сварочного уплотнения
• Подходит для водонепроницаемых весов из нержавеющей стали, контроля веса процессов в химической, пищевой и фармацевтической промышленности
• Максимальный размер весы: 600 * 800 мм
Если вам понадобится шкала, точность, размер и другие параметры, пожалуйста, свяжитесь с нами.
| Параметры | Единицы измерения | Технические показатели | ||
| Тип | SP544S | |||
| Максимальные весы (Emax) | kg | 50 /100 /200 /300 | Пятьсот. | |
| Класс точности | C3 | |||
| Минимальная статическая нагрузка | kg | Ноль | ||
| Выход чувствительности | mV/V | 2.0 ±0,2 | ||
| Выход нулевой нагрузки | % от Emax | <±2 | ||
| Повторяющиеся ошибки | % от AL 3) | <± 0.010 | ||
| Ползучесть; 30 мин. | % от АЛ | <± 0.017 | ||
| Восстановление минимальной чистой нагрузки (DR); 30 мин. | % от АЛ | <± 0.017 | ||
| Воздействие температуры | Минимальная чистая нагрузка | % от Emax /°C | <± 00014 | |
| Чувствительность выхода 2) | % от АЛ /°С | <± 00012 | ||
| Диапазон температур | Объем компенсации | °C (°F) | - 10 to + 40 [+ 14 to + 104] | |
| Сфера действия | - 40 to + 65 [+ 40 to + 149] | |||
| Безопасная температура хранения | - 40 to + 80 [- 40 to + 176] | |||
| напряжение возбуждения | Рекомендуемая сфера охвата | V AC/DC | Пять - пятнадцать. | |
| Максимально допустимый | Пятнадцать. | |||
| конечное сопротивление | Входное сопротивление | Омега | 384 ± 5 | |
| выходное сопротивление | 350 ± 3 | |||
| Сопротивление изоляции @ 50VDC | Мэг! | > 5000 | ||
| Взрывоопасное напряжение | V AC | > 500 | ||
| Форма уплотнения /уровень IP | Черное силиконовое уплотнение поверхности (специальное покрытие для тензодатчиков) /IP68 IP69k | |||
| Ограничение нагрузки | Безопасная нагрузка | % от Emax | 150. | |
| Предельная нагрузка | 300 | |||
| Материалы | эластомер | Электролитическая полировка нержавеющей стали | ||
| Водонепроницаемое соединение | Электролитическая полировка нержавеющей стали | |||
| Кабель | Φ5.6; 4-wire; PVC | |||
| Длина кабеля | m | 3.0 | ||
| Максимальный размер диска | mm | 500 * 500 | 600 * 800 | |
| Ошибка эксцентричной нагрузки (OIML R76) | % от AL /cm | <± 00016 | ||
| Усталость | Следующий @ emax | > 1 000 000 | ||
| Максимальная переменная; Номинальное значение | mm | <0,5 | ||
| Вес; Номинальное значение | kg | 2.1. | ||
| Воздействие атмосферного давления на ноль | Vmin/kPa | <1.0 | ||

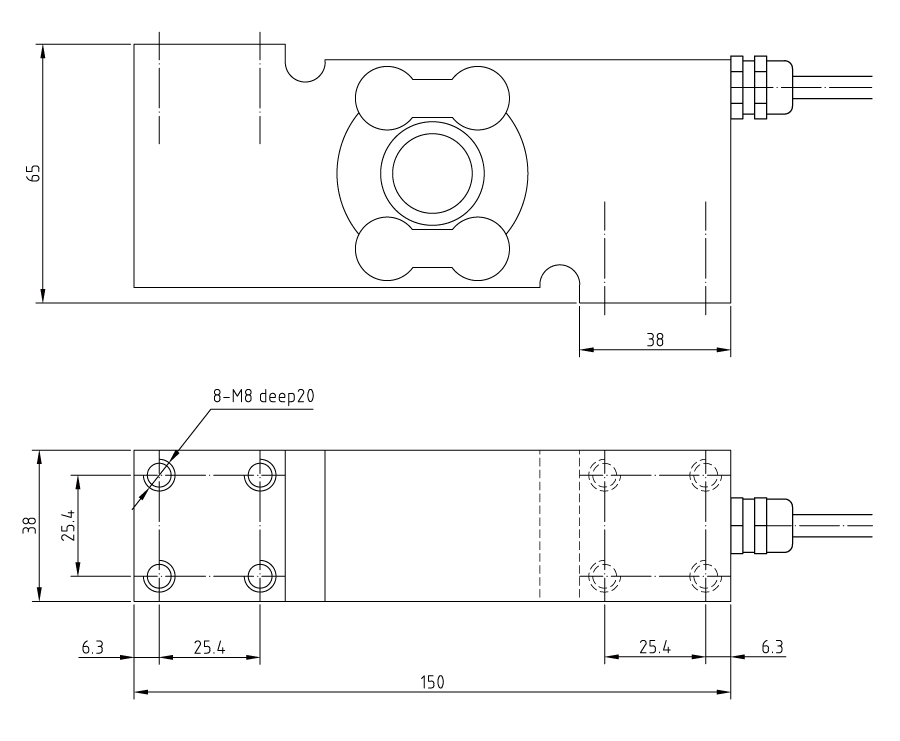

| Установка болтов | Размер /класс | Уровень M8 /выше 8,8 | ||
| Рекомендуемый момент | N.m | 40.0 | ||
| Примечание: | ||||
| 1) Эта ошибка объединяет нелинейные и запаздывающие ошибки | ||||
| 2) В соответствии с OIML R60 и NIST HB44, учитывается общее влияние комбинированной ошибки и чувствительности при температурном воздействии. | ||||
| 3) AL = приложенная нагрузка | ||||
