UC-SB180A Датчик с одним нарезным лучом Датчик с одним нарезным лучом
Описание продукта:
Датчик односрезной балки UC - SB180A представляет собой классический датчик с большим количеством высокоточных одноконсольных балок с широким диапазоном измерений. Полный материал из стали или нержавеющей стали, полностью сварочный процесс уплотнения обеспечивает высокую герметичность, может нормально работать в суровой промышленной среде. Датчик односрезной балки UC - SB180A прочно закреплен болтом через два сквозных отверстия на одном конце, а другой конец работает через маятник, который может быть сброшен вертикально, установленный в слепом отверстии.
Основные особенности:
• Материал: легированная сталь, нержавеющая сталь необязательно
• Диапазон измерений: от 1t до 10t
• Сертификация OIML R60 NTEP HB44, CE and RoHS
• Класс уплотнения: IP68
• Подходит для большого количества промышленных платформенных весов, весов цистерн.
• Высокая точность для OIML R60 C5 и высокая надежность.
Если вам понадобится шкала, точность, размер и другие параметры, пожалуйста, свяжитесь с нами.
| Параметры | Единицы измерения | Технические показатели | ||||
| Тип | Датчик односрезной балки UC - SB180A | |||||
| Номинальная емкость (Emax) | t | 1; Два. | Три. | 5; 7.5. | Десять. | |
| Класс точности 1) 2) | C3 C5 | |||||
| Минимальная статическая нагрузка | kg | 0 | ||||
| Выход чувствительности | mV/V | 2.0 ± 0.002 | ||||
| Выход нулевой нагрузки | % от Emax | <±1 | ||||
| Повторяющиеся ошибки | % от AL 3) | <± 0.010 <± 0006 | ||||
| Ползучесть; 30 мин. | % от АЛ | <± 0.017 <± 0.010 | ||||
| Восстановление минимальной чистой нагрузки (DR); 30 мин. | % от АЛ | <± 0.017 <± 0.010 | ||||
| Воздействие температуры | Минимальная чистая нагрузка | % от Emax/°C | <± 0002 <± 00014 | |||
| Чувствительность выхода 2) | % от АЛ/°С | <± 00012 <± 00007 | ||||
| Диапазон температур | Объем компенсации | °C (°F) | - 10 to + 40 [+ 14 to + 104] | |||
| Сфера действия | - 30 to + 65 [- 22 to + 149] | |||||
| Безопасная температура хранения | - 40 to + 80 [- 40 to + 176] | |||||
| напряжение возбуждения | Рекомендуемая сфера охвата | V AC/DC | 5 ~ 15 | |||
| Максимально допустимый | 15 | |||||
| конечное сопротивление | Входное сопротивление | Омега | 382 ± 5 | |||
| выходное сопротивление | 350 ± 3 | |||||
| Сопротивление изоляции @ 50VDC | Мэг! | > 5000 | ||||
| Взрывоопасное напряжение | V AC | > 500 | ||||
| Тип уплотнения/класс IP | Лазерная сварка/IP68 IP69k | |||||
| Ограничение нагрузки | Безопасная нагрузка | % от Emax | 150 | |||
| Предельная нагрузка | 300 | |||||
| Материалы | эластомер | Электролитическая полировка из сплавной стали никелем/нержавеющей сталью | ||||
| Кабель | Φ5.4; 4-wire; PVC | |||||
| Длина кабеля | m | 5.0 | ||||
| Вес; Номинальное значение | kg | 0,5 ~ 2 т | 5 ~ 7,5 т | 10Т | ||
| 2.2 | 3.8. | 8.0 | ||||
| Усталость | Следующий @ emax | > 1000000 | ||||
| Максимальная переменная; Номинальное значение | mm | <0,5 | ||||
| Воздействие атмосферного давления на ноль | Vmin/kPa | <1.0 | ||||

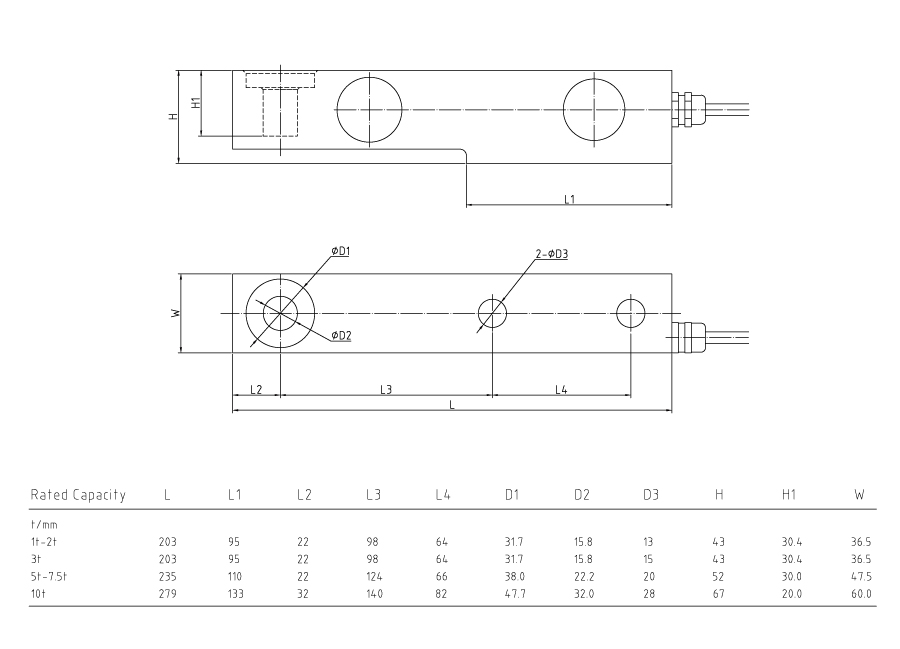

| Установка болтов | Размер/класс | M12/8.8 | M14/8.8 | M18/8.8 | M27/8.8 | |
| Рекомендуемый момент | N.m | 98. | 120. | 275. | 700 | |
| Примечание: | ||||||
| 1) Эта ошибка объединяет нелинейные и запаздывающие ошибки | ||||||
| 2) В соответствии с OIML R60 и NIST HB44, учитывается общее влияние комбинированной ошибки и чувствительности при температурном воздействии. | ||||||
| 3) АЛ = приложенная нагрузка | ||||||
