UC-SW260S Датчик взвешивания консольного луча Датчик с одним нарезным лучом
Описание продукта:

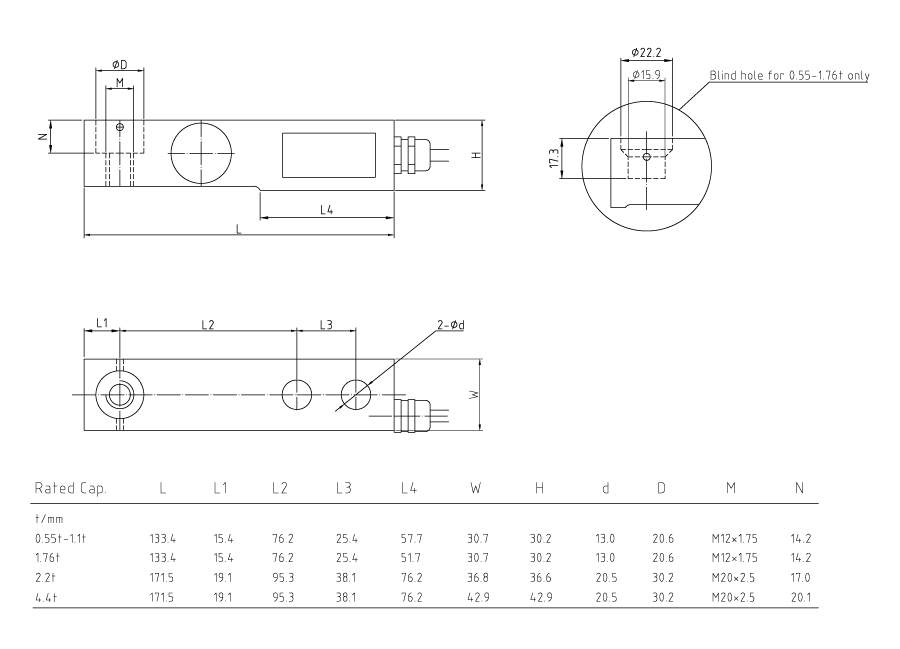

Датчик взвешивания консольной балки UC - SW260S представляет собой классический высокоточный датчик одноконсольной балочной конструкции с широким диапазоном измерений. Полный материал из нержавеющей стали, полностью сварочный процесс уплотнения обеспечивает высокую герметичность, может нормально работать в суровой промышленной среде. Датчик взвешивания консольной балки UC - SW260S прочно закреплен болтом через два сквозных отверстия на одном конце, а другой конец поддерживается силой самовертикального сброса маятника, установленной в полуслепом отверстии на верхнем конце, или подвижной опорой, скрученной в нижней части.
Основные особенности:
• Структура напряжения состоит из верхней половины полуслепой пористой конструкции, которая соответствует напряжению маятника, а нижней части - резьбовой конструкции с подвижной опорой.
• Материал: качественная нержавеющая сталь
• Долгосрочная стабильность хороша.
• Диапазон измерений: от 550кг до 4.4t
• Сертификация OIML R60 NTEP HB44, CE and RoHS
• Класс уплотнения: IP68
• Подходит для платформенных весов, химической, пищевой, фармацевтической и других отраслей промышленности взвешивания ингредиентов и управления процессом и так далее.
• Высокая точность для OIML R60 C5 и высокая надежность.
• В B735S используется материал 17 - 4PH и тензометр PEEK от HBK.
Если вам понадобится шкала, точность, размер и другие параметры, пожалуйста, свяжитесь с нами.
| Параметры | Единицы измерения | Технические показатели | ||||
| Тип | Датчик взвешивания консольной балки UC - SW260S | |||||
| Максимальные весы (Emax) | t | 0.55; 1.1; 1.76 | 2.2 | 4.4. | ||
| Класс точности 1) 2) | C3 C5 | |||||
| Минимальная статическая нагрузка | kg | Ноль | ||||
| Выход чувствительности | mV/V | 1.94 ± 0002 | ||||
| Выход нулевой нагрузки | % от Emax | ±1 | ||||
| Повторяющиеся ошибки | % от Al 3) | <± 0.010 <± 0006 | ||||
| Ползучесть; 30 мин. | % от АЛ | <± 0.017 <± 0.010 | ||||
| Восстановление минимальной чистой нагрузки (DR); 30 мин. | % от АЛ | <± 0.017 <± 0.010 | ||||
| Воздействие температуры | Минимальная чистая нагрузка | % от Emax/°C | <± 0002 <± 00014 | |||
| Вывод чувствительности 2) | % от АЛ/°С | <± 00012 <± 00007 | ||||
| Диапазон температур | Объем компенсации | °C (°F) | - 10 to + 40 [+ 14 to + 104] | |||
| Сфера действия | - 30 to + 65 [- 22 to + 149] | |||||
| Безопасная температура хранения | - 40 to + 80 [- 40 to + 176] | |||||
| напряжение возбуждения | Рекомендуемая сфера охвата | V AC/DC | 5 ~ 15 | |||
| Максимально допустимый | 15 | |||||
| конечное сопротивление | Входное сопротивление | Омега | 384 ± 5 | |||
| выходное сопротивление | 350 ± 3 | |||||
| Сопротивление изоляции @ 50VDC | Мэг! | > 5000 | ||||
| Взрывоопасное напряжение | V AC | > 500 | ||||
| Тип уплотнения/класс IP | Лазерная сварка IP68 IP69k | |||||
| Ограничение нагрузки | Безопасная нагрузка | % от Emax | 150 | |||
| Предельная нагрузка | 300 | |||||
| Материалы | эластомер | Электролитическая полировка нержавеющей стали [B735S: 17 - 4PH] | ||||
| Тензодатчик | Обычный PEEK [B735S: Немецкий HBK] | |||||
| Кабель | Φ5.4; 4-wire; PVC | |||||
| Длина кабеля | m | 3.0 | 5.0 | 5.0 | ||
| Вес; Номинальное значение | kg | 0.55 - 1.76t | 2.2Т | 4Т | ||
| 1.0 | 1.4. | 4.0 | ||||
| Усталость | Следующий @ emax | > 1000000 | ||||
| Максимальная переменная; Номинальное значение | mm | <0,5 [1.76t = 1,2] | ||||
| Воздействие атмосферного давления на ноль | Vmin/kPa | <1.0 | ||||
| Установка болтов | Размер/класс | M12/A2-70 | M14/A2-70 | M18/A2-70 | ||
| Рекомендуемый момент | N.m | 98. | 140. | 275. | ||
| Примечание: | ||||||
| 1) Эта ошибка объединяет нелинейные и запаздывающие ошибки. | ||||||
| 2) В соответствии с OIML R60 и NIST HB44 учитывается общее влияние комбинированной ошибки и чувствительности при температурном воздействии. | ||||||
| 3) АЛ = нагрузка | ||||||
